RDShape

Dopo alcuni anni di utilizzo riservato ai professionisti TT+ Audio, RCF introduce RDShape, piattaforma di previsione e simulazione 3D sviluppata per il touring e le installazioni fisse. Il software è stato progettato per bilanciare quattro fattori chiave: semplicità di implementazione del sistema nella venue virtuale, coerenza del modello, accuratezza dell’algoritmo di simulazione e rapidità operativa per chi deve configurare e mettere in servizio il sistema audio.

La famiglia di strumenti digitali RCF comprende RDNet, piattaforma avanzata per il monitoraggio, il controllo e la misura in tempo reale dei sistemi audio, dalle configurazioni live e installazioni di piccole dimensioni fino ai grandi impianti da arena. All’interno di questo ecosistema, RDNet integra il controllo del sistema, la gestione dei parametri DSP e le principali funzioni operative necessarie alla messa a punto dell’impianto. Le funzioni di progettazione già presenti in RDNet trovano oggi un’estensione più completa e strutturata in RDShape. La famiglia RD include inoltre RDTap, applicazione mobile per la configurazione e il tuning dei sistemi compatibili, e RDSpace, piattaforma web-based e stand-alone dedicata al controllo degli amplificatori da installazione della serie KPS.

Fino a oggi, la simulazione dei sistemi RCF e TT+ Audio si è basata principalmente su EASE ed EASE Focus, grazie alla disponibilità dei relativi modelli GLL. RDShape amplia questo scenario introducendo un ambiente di lavoro integrato, in cui la previsione elettroacustica utilizza le stesse logiche operative e di tuning proprie dell’ecosistema RDNet. Il risultato è un flusso di lavoro più lineare tra progettazione, ottimizzazione del sistema e implementazione sul campo, con un passaggio logico più diretto dal modello virtuale alla configurazione reale.

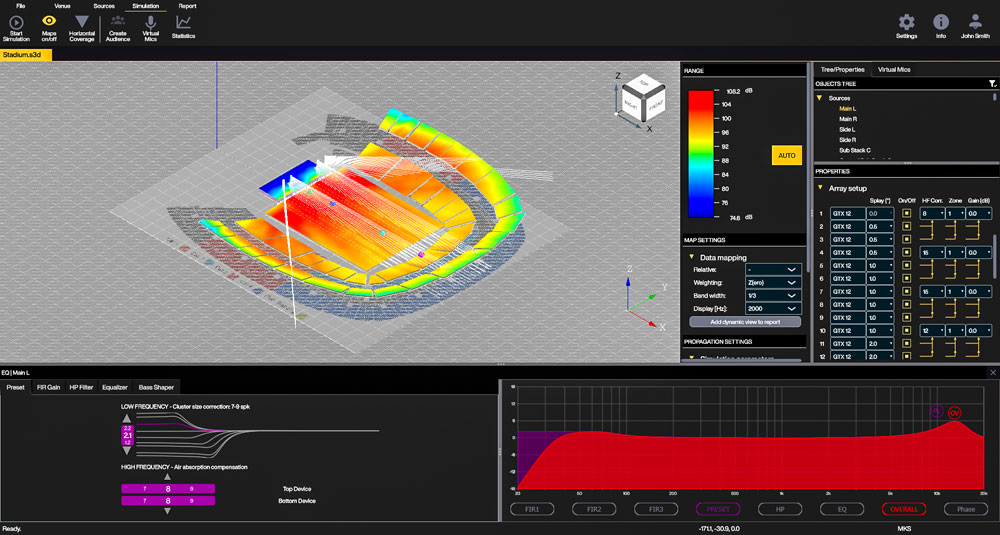

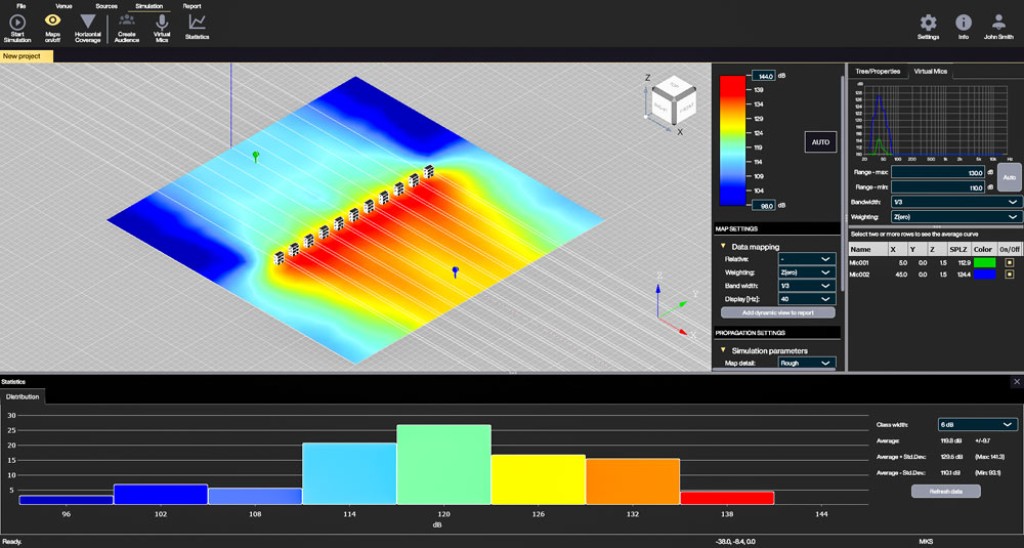

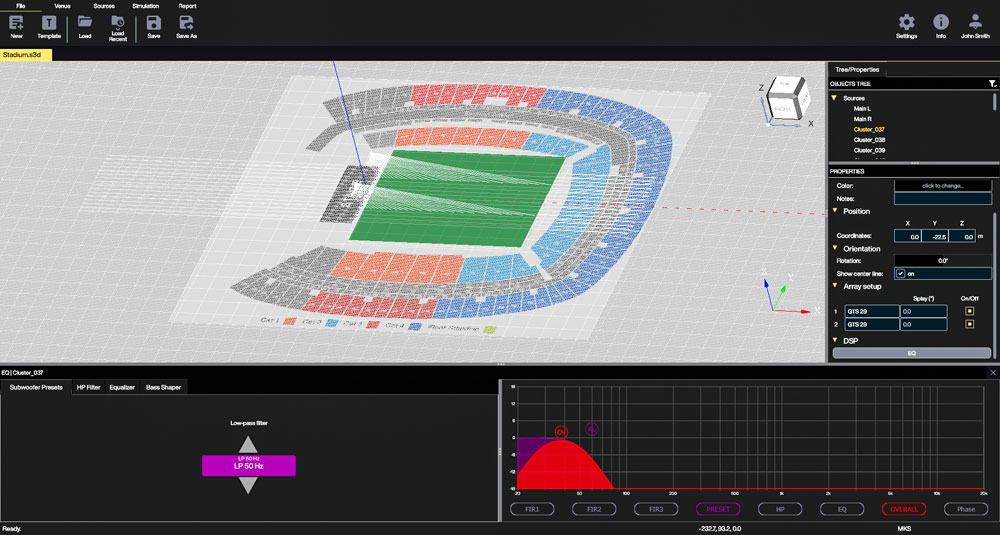

Il fulcro di RDShape è la gestione dell’intera catena di design in un unico ambiente software. Lo strumento consente di modellare lo spazio in 3D, definire le aree di audience e posizionare sorgenti point source, line array e subwoofer, restituendo mappe SPL e risposte in frequenza coerenti. Già in fase di design, il sistema consente di simulare i fattori di sicurezza per l’appendimento e la curvatura del line array, nonché l’impatto di EQ, filtri FIR e Bass-Shaper a bordo delle macchine, anticipando le scelte di tuning necessarie per l’ottimizzazione del sistema on-site.

Per un system engineer, una mappa SPL è utile solo se riflette fedelmente il comportamento del sistema una volta sospeso/allestito. RDShape include funzioni avanzate come autosplay, configurazioni complesse per array di subwoofer, editing simmetrico per sistemi stereo, raggruppamento e tuning virtuale completo, grazie anche alla sinergia con l’ecosistema RDNet. I parametri definiti nel progetto di simulazione sono pronti per essere trasposti nel setup reale, garantendo un passaggio lineare tra il modello virtuale e il sistema fisico, riducendo drasticamente il margine di errore.

Oltre alla componente acustica,  RDShape integra un modulo rigoroso per la verifica strutturale. Il software fornisce dati di rigging e di validazione meccanica in tempo reale: carichi, posizionamento delle fly bar, pick point e distribuzione dei pesi vengono calcolati costantemente. La possibilità di generare report PDF dettagliati rappresenta un asset fondamentale per i responsabili e il team di produzione, facilitando la tracciabilità di ogni installazione e accelerando il setup.

Il software supporta l’importazione di basemap, la modellazione avanzata e l’esportazione degli elementi progettuali in formato STEP, essenziale per il coordinamento con i software CAD degli altri reparti tecnici. Grazie alla compatibilità con l’app iOS On-Axis di OK-Sound, l’utente può rilevare le aree di ascolto sul campo con strumenti di misura bluetooth e importarle direttamente nel formato nativo di RDShape.

RDShape è disponibile gratuitamente per tutti gli utenti di RCF e TT+ Audio, su piattaforma Windows e macOS, previa registrazione.

Contatti: RCF
